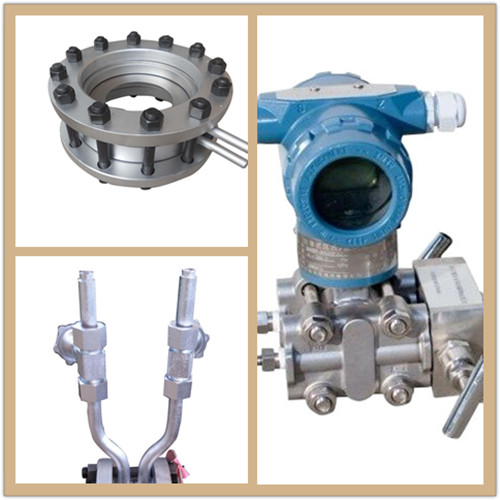

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。





▲公称通径： DN10 – DN1000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5


1、标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的；
2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；
3、应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量；
4、检测件和差压显示仪表可分开不同厂家生产，便于专业化规模生产。




型号	型谱说明
CK	企标
	LG	流量节流装置
		代号	取压方式
		H	角接环室取压
		Z	角接钻孔取压
		F	法兰取压
		J	径距取压
			代号	节流装置说明
			K	标准孔板
				代号	公称压力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代号	公称口径
					DN25	DN25
					DN32	DN32
					DN..	……
						代号	法兰材质
						C	碳钢
						P	不锈钢
						H	合金钢
							代号	介质
							1	液体
							2	气体
							3	蒸汽
								代号	附件
								N	不含附件
								F	配三阀组等
								I	配含F及变送器(附件根据介质、要求选配)
								DC	配含F及多参量变送器
								O	用户指定配置附件


1、本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
