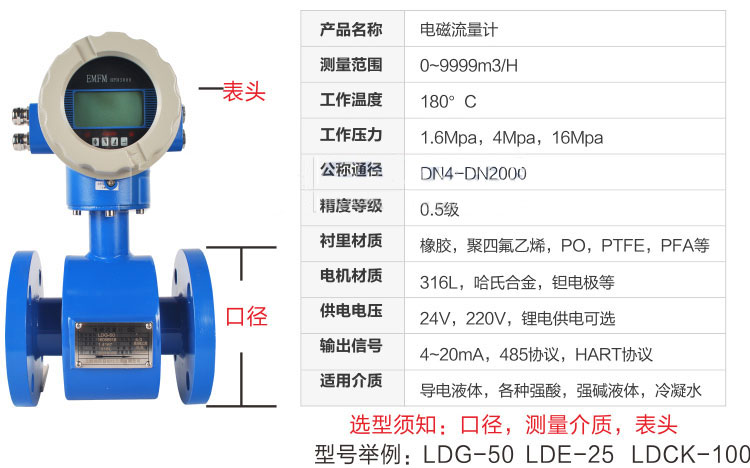

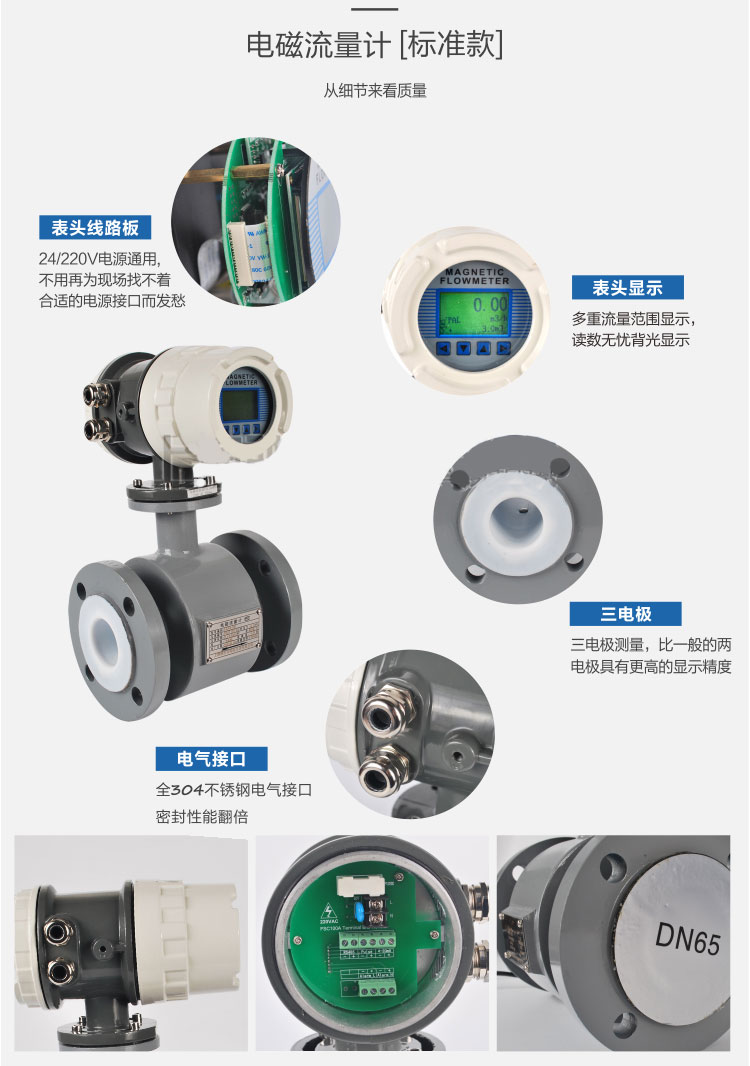

兰申表头EMFM电磁流量计 防爆、防腐、水、液体等导电介质
产品简介:电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损小,可测流量范围大。上限流量与下限流量的比值一般为20:1以上,适用的工业管径范围宽,
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:先进生产流水线,充足的备货,缩短了交货期!




         电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损小,可测流量范围大。上限流量与下限流量的比值一般为20:1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精度较高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。













▲ 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
▲ 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
▲ 在现场可根据用户实际需要在线修改量程。
▲ 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
▲ 采用SMD器件和表面贴装(SMT电路可靠性高)。
▲ 采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流测量的稳定性,功耗低。
▲ 全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1 。
▲ 超低EMI开关电源,使用电源电压变化范围大,抗EMC好。
▲ 内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间 。
▲ 具有RS485、RS232、Hart和Modbus等数字通讯信号输出 。









流量范围对照表

口径mm流量范围m3/h口径mm流量范围m3/h
φ15 0.06~6.36 φ450 57.23~5722.65
φ20 0.11~11.3 φ500 70.65~7065.00
φ25 0.18~17.66 φ600 101.74~10173.6
φ40 0.45~45.22 φ700 138.47~13847.4
φ50 0.71~70.65 φ800 180.86~18086.4
φ65 1.19~119.4 φ900 228.91~22890.6
φ80 1.81~180.86 φ1000 406.94~40694.4
φ100 2.83~282.60 φ1200 553.90~55389.6
φ150 6.36~635.85 φ1600 723.46~72345.6
φ200 11.3~1130.4 φ1800 915.62~91562.4
φ250 17.66~176.25. φ2000 1130.4~113040.00
φ300 25.43~2543.40 φ2200 1367.78~136778.4
φ350 34.62~3461.85 φ2400 1627.78~162777.6
φ400 45.22~4521.6 φ2600 1910.38~191037.6





衬里的确定

衬里材料主要性能最高介质温度适用范围
—体型分离型
聚四氟乙烯(F4) 是化学性能比较稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐3氟化氯、高温3氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃
150℃ 需特殊订货

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯(F46) 同F4,耐磨性、抗负压能力高于F4。
聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低。 80℃
聚氯丁橡胶 1、有好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。 80℃120℃ 需特殊订货 水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶 1、耐磨性能强。
2、耐腐蚀性能较差。
80℃ 中性强磨损的矿浆、煤浆、泥浆





电极的选择



电极材料耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
铂/钛合金 几乎能耐——切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。











EMFM HDF3000电磁流量计
  A1 LGB1法兰安装
A2 LGN2 夹装式
A3 LGB3插入式
A4 LGB4 潜水式
  代号 流量计口径
  代号 电极材料
K1 不锈钢板
K2 哈氏合金C
K3 哈氏合金B
K4
K5
K6 碳化钨
  代号 衬里材料
F1 氯丁橡胶
F2 FEP(聚全氟乙丙烯)
F3 PTFE(聚四氟乙烯)
F4 聚氨脂橡胶
  代号 最高使用温度
A0 ≤70℃
A1 ≤120℃
A2 ≤180℃
  代号 接地环选项
J0 不需要
J1 标准接地环
J2 带颈接地环
  代号 防护等级
P0 IP65
P1 IP67
P2 IP68
  代号 流量计结构
C 一体化
S 分离型
  代号 输出信号
G0 不需要
G1 4~20MA
