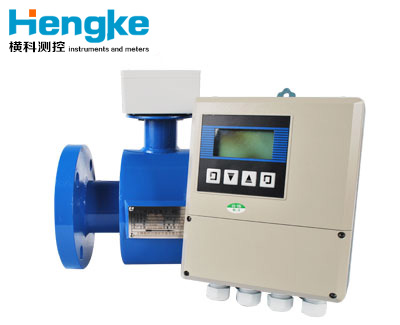

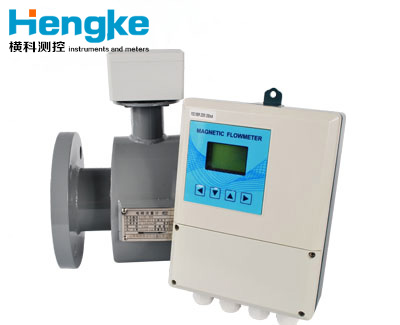

LDG电磁流量计（一体式） 防腐、防爆、水、各种液体等导电介质
|
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损小，可测流量范围大。上限流量与下限流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。
▲ 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲ 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲ 在现场可根据用户实际需要在线修改量程。
▲ 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲ 采用SMD器件和表面贴装（SMT电路可靠性高）。
▲ 采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲ 全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
▲ 超低EMI开关电源，使用电源电压变化范围大，抗EMC好。
▲ 内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间。
▲ 具有RS485、RS232、Hart和Modbus等数字通讯信号输出 。
流量范围对照表
| 口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
衬里的确定
| 衬里材料 | 主要性能 | 最高介质温度 | 适用范围 | |
| —体型 | 分离型 | |||
| 聚四氟乙烯（F4） | 是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐3氟化氯、高温3氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ |
100℃ 150℃ 需特殊订货 | 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
| 聚全氟乙丙烯（F46） | 同F4，耐磨性、抗负压能力高于F4。 | |||
| 聚氟合乙烯（Fs） | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | ||
| 聚氯丁橡胶 | 1、有好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃120℃ 需特殊订货 | 水、污水、弱磨损性的泥浆矿浆。 | |
| 聚氨酯橡胶 |
1、耐磨性能较强。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
电极的选择
| 电极材料 | 耐蚀及耐磨性能 |
| 不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
| 哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
| 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。 |
| 钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的腐蚀。在碱中刁；耐蚀。 |
| 铂／钛合金 | 几乎能耐——切化学介质，但不适用于王水和铵盐。 |
| 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
| 注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
| LDG | 电磁流量计 | |||||||||
| A1 | LGB1法兰安装 | |||||||||
| A2 | LGN2 夹装式 | |||||||||
| A3 | LGB3插入式 | |||||||||
| A4 | LGB4 潜水式 | |||||||||
| 代号 | 流量计口径 | |||||||||
| 代号 | 电极材料 | |||||||||
| K1 | 不锈钢板 | |||||||||
| K2 | 哈氏合金C | |||||||||
| K3 | 哈氏合金B | |||||||||
| K4 | 钛 | |||||||||
| K5 | 钽 | |||||||||
| K6 | 碳化钨 | |||||||||
| 代号 | 衬里材料 | |||||||||
| F1 | 氯丁橡胶 | |||||||||
| F2 | FEP(聚全氟乙丙烯) | |||||||||
| F3 | PTFE(聚四氟乙烯) | |||||||||
| F4 | 聚氨脂橡胶 | |||||||||
| 代号 | 最高使用温度 | |||||||||
| A0 | ≤70℃ | |||||||||
| A1 | ≤120℃ | |||||||||
| A2 | ≤180℃ | |||||||||
| 代号 | 接地环选项 | |||||||||
| J0 | 不需要 | |||||||||
| J1 | 标准接地环 | |||||||||
| J2 | 带颈接地环 | |||||||||
| 代号 | 防护等级 | |||||||||
| P0 | IP65 | |||||||||
| P1 | IP67 | |||||||||
| P2 | IP68 | |||||||||
| 代号 | 流量计结构 | |||||||||
| C | 一体化 | |||||||||
| S | 分离型 | |||||||||
| 代号 | 输出信号 | |||||||||
| G0 | 不需要 | |||||||||
| G1 | 4~20MA | |||||||||
1. 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。
2.客户的技术疑问，我们承诺在一个工作日内处理完毕。
3.返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4.仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
