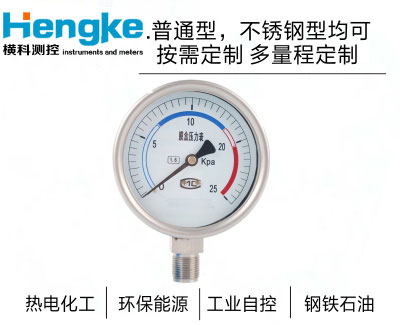

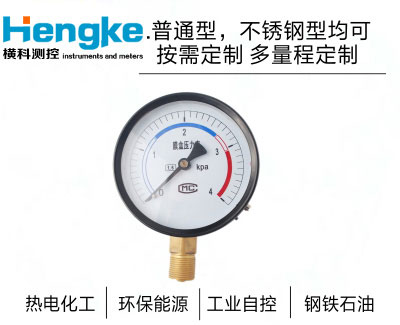

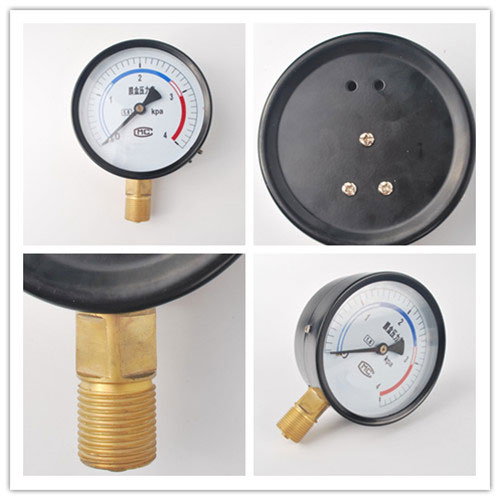

YE-100/150 膜盒压力表 多规格定制 可定制全不锈钢
|
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
| 型号 | 标度范围（KPA） | 精度等级 | 重量KG |
| 正压 负压 正负压 | |||
|
YE-60 YE-100 YE-150 | 0～1.6 -1.～60 -0.8～+0.8 |
1.6 2.5 | 0.5 |
| 0～2.5 -2.5～0 -1.2～+1.2 | |||
| 0～4 -4～0 -2～+2 | |||
| 0～6 -6～0 -3～+3 | |||
| 0～10 -10～0 -5～+5 | |||
| 1～6 -16～0 -8～+8 | |||
| 0～25 -25～0 -12～+12 | |||
| 0～40 -40～0 -20～+20 |
○.抗工作环境振动：V·H·3级
○导（测）压系统及外壳等主要零件的材质。
| 零件名称 | 材料编号 | |
| 接头 | 黄铜Hpb59-1 | 不锈钢316 |
| 膜盒 | 锡青铜QSn6.5-0.1 | 不锈钢316 |
| 齿轮传动机构 | 铜Hpb59-1 | 不锈钢304 |
| 表壳，罩壳 | 冷轧钢板20 | 不锈钢304 |
| 型 号 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| YE-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| YE-60Z | 30 | 32 | 0 | / | / | ||
| YE-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
| YE-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| YE-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| YE-100Z | 43 | 45 | 34 | / | / | ||
| YE-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
| YE-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| YE-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| YE-150Z | 51 | 47 | 55 | / | / | ||
| YE-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
| 注：连接螺纹可按要求订货． |
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
