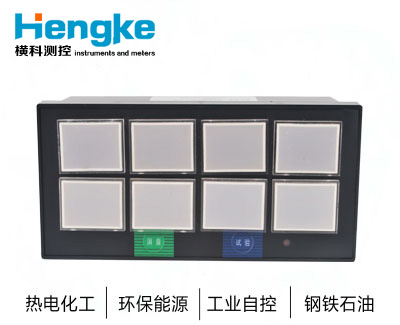

X803闪光报警仪 八回路
|
可与各种CH-WP系列控制仪表或其它接点式控制检测仪表配套使用；可同时检测八路输入信号，八路信号均采用大规模高亮度数码管，报警仪将发出声、光报警信号，并输出报警接点。
可选择接点式开路/闭路报警或TTL电平，输入与主机光电隔离。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
| 商 标 | 型 号 | |
| CK | X803A系列 | |
| 输入信号 |
开关量 TTL电平 |
电接点信号（单独接点，不与其它线路连接） 标准TTL电平0～5V，高电平时报警 |
| 输出信号 |
闪光报警 音响报警 继电器报警 |
相应通道闪烁或常亮为报警 220V/8W电铃（用户自备），蜂鸣器（仪表内部自带） 触点输出：220VAC/1A、24VDC/3A |
| 特 性 |
测量通道 显示方式 保护方式 |
八通道 发光二极管工作状态显示 电源欠压自动复位 工作异常自动复位（Watch Dog） |
| 使用环境 | 环境温度 相对湿度 供电电压 功 耗 | 0～50℃ ≤85%RH ·避免强腐蚀气体 常规型 ·AC 220V %（50Hz±2Hz） ·DC 24V±2V--开关电源 ·≤5W（AC220V线性电源供电） ·≤4W（DC24V供电） |
| HR-WP- | X803A(灯光式） | |
| 仪表外形 | ||
| 开孔尺寸 | 宽×高×深：160×80×80mm | |
| 开孔尺寸 | 单位：mm | |
| 接线图 | ||
| 备注 | 特殊订货与本接线图不同之处，以随机接线图为准。 | |
|
型 号
说 明
X
□
-□
-□
-□
-□
八回路闪光报警器
外形尺寸
803
160×80mm（横式）
声光报警方式
A
八回路高亮度LED平面板显示（灯光式）
通讯方式
0
无通讯输出
输入类型
A
B
C
D
接点式闭路报警输入
接点式开路报警输入
标准TTL电平输入
特殊要求
供电方式
W
A
DC24V供电（开关电源）
AC220V供电（线性电源）
|
1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换 。
2、客户的技术疑问，我们承诺在一个工作日内处理完毕。
3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询 。
